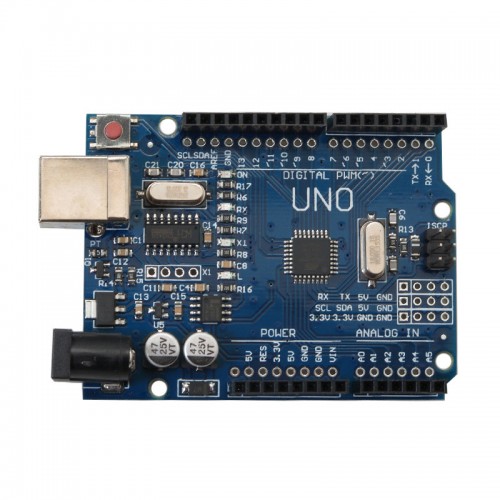

برد آردوینو UNO با تراشه CH340G

برد آردوینو UNO با تراشه CH340G، یک نسخه مقرون به صرفه‌تر از برد آردوینو UNO R3 است که برای ارتباط با کامپیوتر، از تراشه CH340G به جای تراشه ATmega16U2 استفاده می‌کند. این تغییر، قیمت برد را کاهش داده و آن را به گزینه‌ای جذاب برای پروژه‌های الکترونیکی و رباتیک تبدیل کرده است .

• میکروکنترلر: ATmega328P
• تراشه ارتباط USB: CH340G
• پین‌های ورودی/خروجی دیجیتال: 14 (6 پین با قابلیت PWM)
• پین‌های ورودی آنالوگ: 6
• ولتاژ کاری: 5 ولت
• فرکانس کاری: 16 مگاهرتز
• حافظه فلش: 32 کیلوبایت
• حافظه SRAM: 2 کیلوبایت
• حافظه EEPROM: 1 کیلوبایت

کاربردها:

پروژه‌های رباتیک

اتوماسیون خانگی

پروژه‌های الکترونیکی آموزشی

ساخت نمونه‌های اولیه دستگاه‌ه

این نکته بسیار مهم است، زیرا بدون نصب درایور، کامپیوتر قادر به شناسایی برد آردوینو نخواهد بود.

برای دانلود درایور، می‌توانید به وب‌سایت‌های معتبر مراجعه کنید و درایور متناسب با سیستم عامل خود را دانلود و نصب نمایید.

پس از نصب درایور و اتصال برد به کامپیوتر، در Device Manager سیستم عامل، در قسمت پورت ها نام CH340 نمایش داده خواهد شد.

برد آردوینو UNO می‌تواند از طریق پورت USB یا منبع تغذیه خارجی (پاور جک) تغذیه شود.

ولتاژ ورودی برای منبع تغذیه خارجی باید بین 7 تا 12 ولت DC باشد.

توجه داشته باشید که ولتاژ و جریان مناسب را برای تغذیه برد فراهم کنید تا از آسیب دیدن آن جلوگیری شود.

وب‌سایت رسمی آردوینو، انجمن‌های آنلاین و ویدیوهای آموزشی می‌توانند بسیار مفید باشند.

همچنین، کتاب‌ها و دوره‌های آموزشی مختلفی نیز در این زمینه موجود است.
