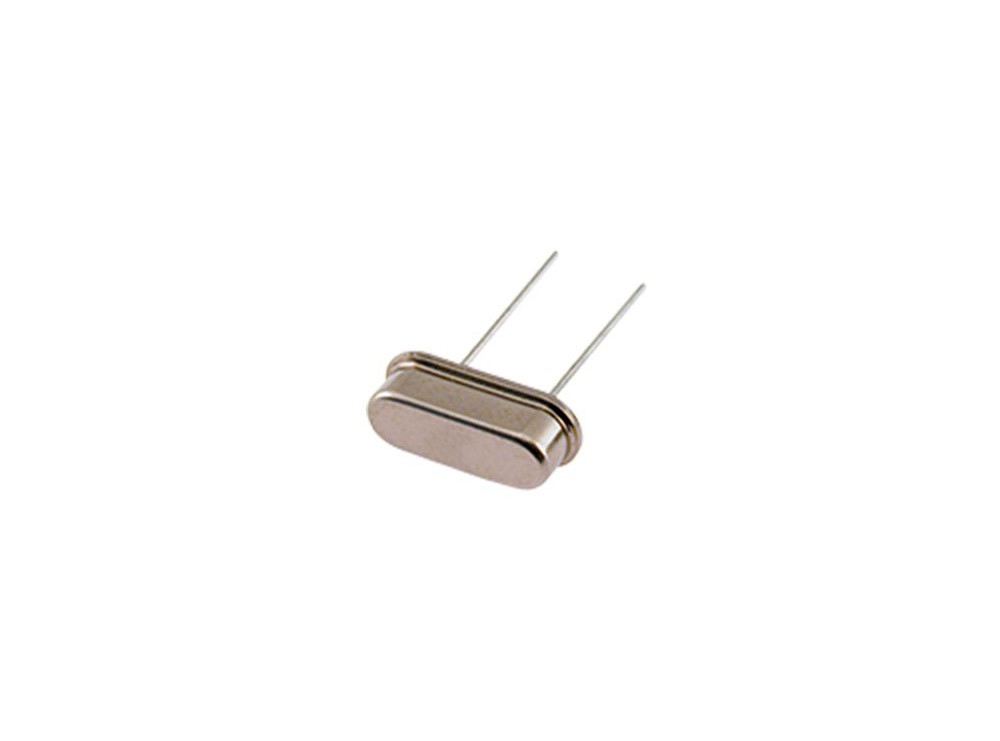

کریستال 16 مگاهرتز پکیج HC-49US با کیفیت بالا

کریستال 16 مگاهرتز پکیج HC-49US یک اسیلاتور کوارتز با دقت بالا است که برای تولید سیگنال‌های الکتریکی با فرکانس ثابت در مدارات الکترونیکی استفاده می‌شود. این کریستال با پکیج DIP و بدنه فلزی مقاوم، گزینه‌ای ایده‌آل برای پروژه‌های الکترونیکی، مخابراتی و میکروکنترلری است. اگر به دنبال یک کریستال با فرکانس پایدار و کیفیت بالا برای پروژه‌های آردوینو، رزبری پای یا سایر مدارات هستید، این محصول انتخابی عالی است.

ویژگی‌های کلیدی کریستال 16 مگاهرتز پکیج HC-49US

• فرکانس: 16 مگاهرتز

• پکیج: HC-49US (پایه کوتاه، DIP)

• نوع نصب: Through-Hole (THT)

• جنس بدنه: فلزی با روکش مقاوم در برابر خوردگی

• پایداری فرکانس: ±20ppm (بسته به مدل)

• ظرفیت بار (Load Capacitance): 20 پیکوفاراد

• دمای کاری: -20 تا +70 درجه سانتی‌گراد

• ابعاد: حدود 11.5 × 4.8 × 3.8 میلی‌متر

• پین‌ها: 2 پایه فلزی برای لحیم‌کاری

• ویژگی‌ها: نویز پایین، پایداری حرارتی بالا، مناسب برای مدارات نوسان‌ساز

مزایای کریستال 16 مگاهرتز HC-49US

• دقت بالا: تولید فرکانس دقیق 16 مگاهرتز با حداقل خطا، مناسب برای مدارات حساس.

• نصب آسان: پکیج DIP با پایه‌های کوتاه برای لحیم‌کاری سریع روی برد.

• دوام بالا: بدنه فلزی مقاوم در برابر شرایط محیطی و خوردگی.

• سازگاری گسترده: مناسب برای میکروکنترلرهای AVR، ARM، PIC و سایر پلتفرم‌ها.

• کاربرد متنوع: ایده‌آل برای پروژه‌های DIY، مخابرات و ساعت‌های دیجیتال.

کاربردهای کریستال 16 مگاهرتز پکیج HC-49US

این کریستال در پروژه‌ها و تجهیزات مختلفی استفاده می‌شود:

• پروژه‌های میکروکنترلری: تأمین کلاک دقیق برای آردوینو، رزبری پای، STM32 و ATMega.

• مخابرات: استفاده در فرستنده‌ها و گیرنده‌های رادیویی برای ایجاد فرکانس پایدار.

• ساعت‌های دیجیتال: تولید سیگنال کلاک برای تایمرها و کرنومترها.

• اتوماسیون صنعتی: تأمین فرکانس برای PLCها و سیستم‌های کنترلی.

• پروژه‌های DIY: مناسب برای ساخت مدارات الکترونیکی سفارشی.

راه‌اندازی و نصب

نصب کریستال 16 مگاهرتز HC-49US بسیار ساده است:

1. اتصال به برد: پایه‌های کریستال را در سوراخ‌های برد قرار داده و لحیم کنید.

2. خازن‌های بار: برای پایداری فرکانس، دو خازن 22 پیکوفاراد را بین هر پایه کریستال و زمین (GND) متصل کنید.

3. اتصال به میکروکنترلر: پایه‌های کریستال را به پین‌های کلاک میکروکنترلر (مانند XTAL1 و XTAL2 در AVR) متصل کنید.

4. بررسی اتصالات: از اتصال صحیح و محکم بودن لحیم‌کاری اطمینان حاصل کنید.

نکته: برای عملکرد بهینه، از قرار دادن کریستال در نزدیکی منابع نویز الکتریکی یا حرارتی بالا خودداری کنید.

نکات مهم هنگام استفاده

• ولتاژ کاری: کریستال را در مدارات با ولتاژ مناسب (معمولاً 3.3 یا 5 ولت) استفاده کنید.

• خازن‌های بار: استفاده از خازن‌های 20-22 پیکوفاراد برای پایداری فرکانس ضروری است.

• محافظت: کریستال را از رطوبت، گرد و غبار و دمای خارج از محدوده محافظت کنید.

• جایگزینی: این کریستال در بسیاری از میکروکنترلرهای AVR با فرکانس‌های مشابه (مانند 11.0592 مگاهرتز) قابل جایگزینی است، اما بررسی دیتاشیت میکروکنترلر توصیه می‌شود.
