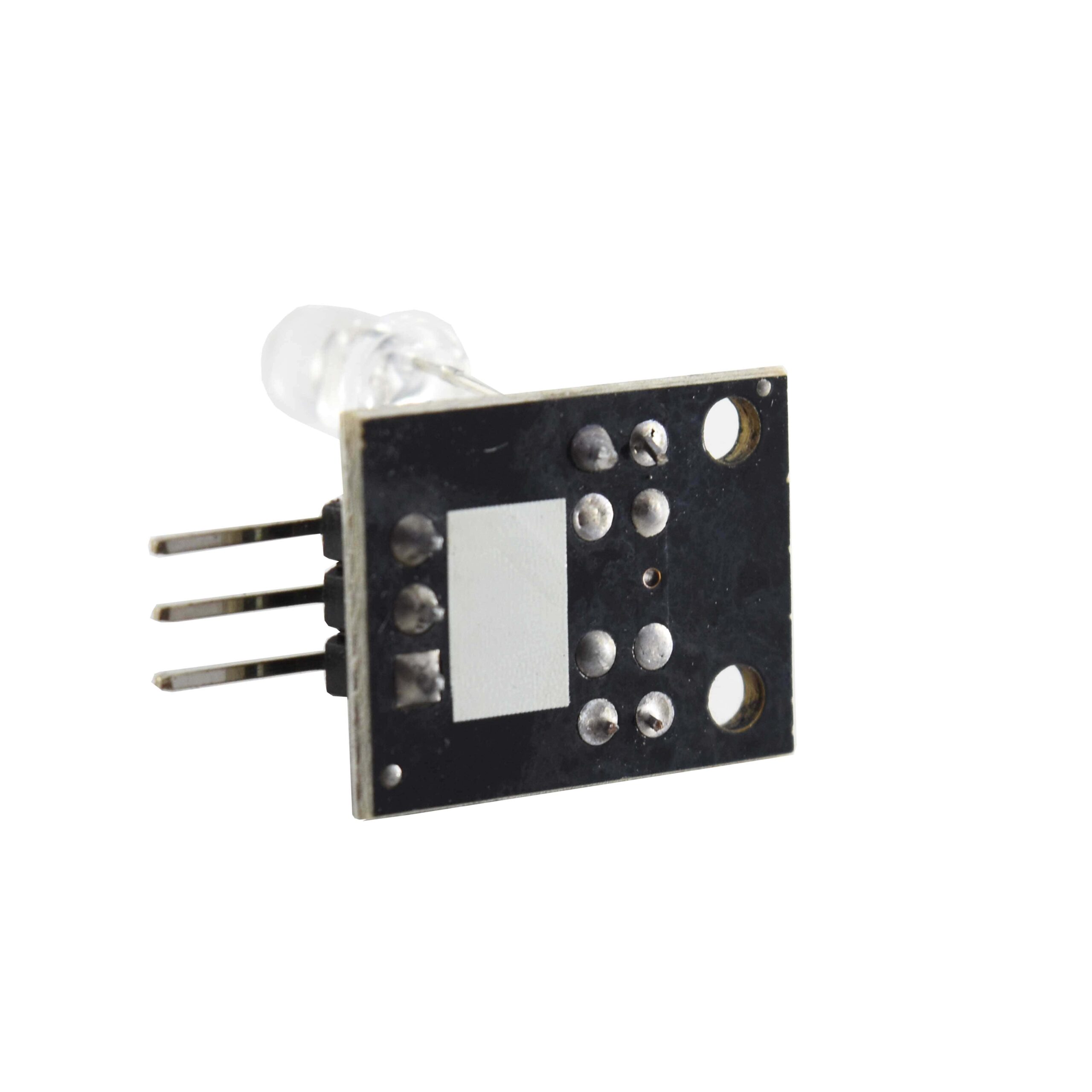

سنسور تشخیص ضربان قلب و نبض از طریق انگشت KY-039

سنسور تشخیص ضربان قلب و نبض از طریق انگشت KY-039 یک ماژول ساده و کارآمد است که برای اندازه‌گیری ضربان قلب از طریق انگشت استفاده می‌شود. این سنسور با استفاده از اصل فوتوپلتیسموگرافی (PPG) کار می‌کند، که به معنی اندازه‌گیری تغییرات حجم خون در عروق انگشت با استفاده از نور است.

نحوه عملکرد

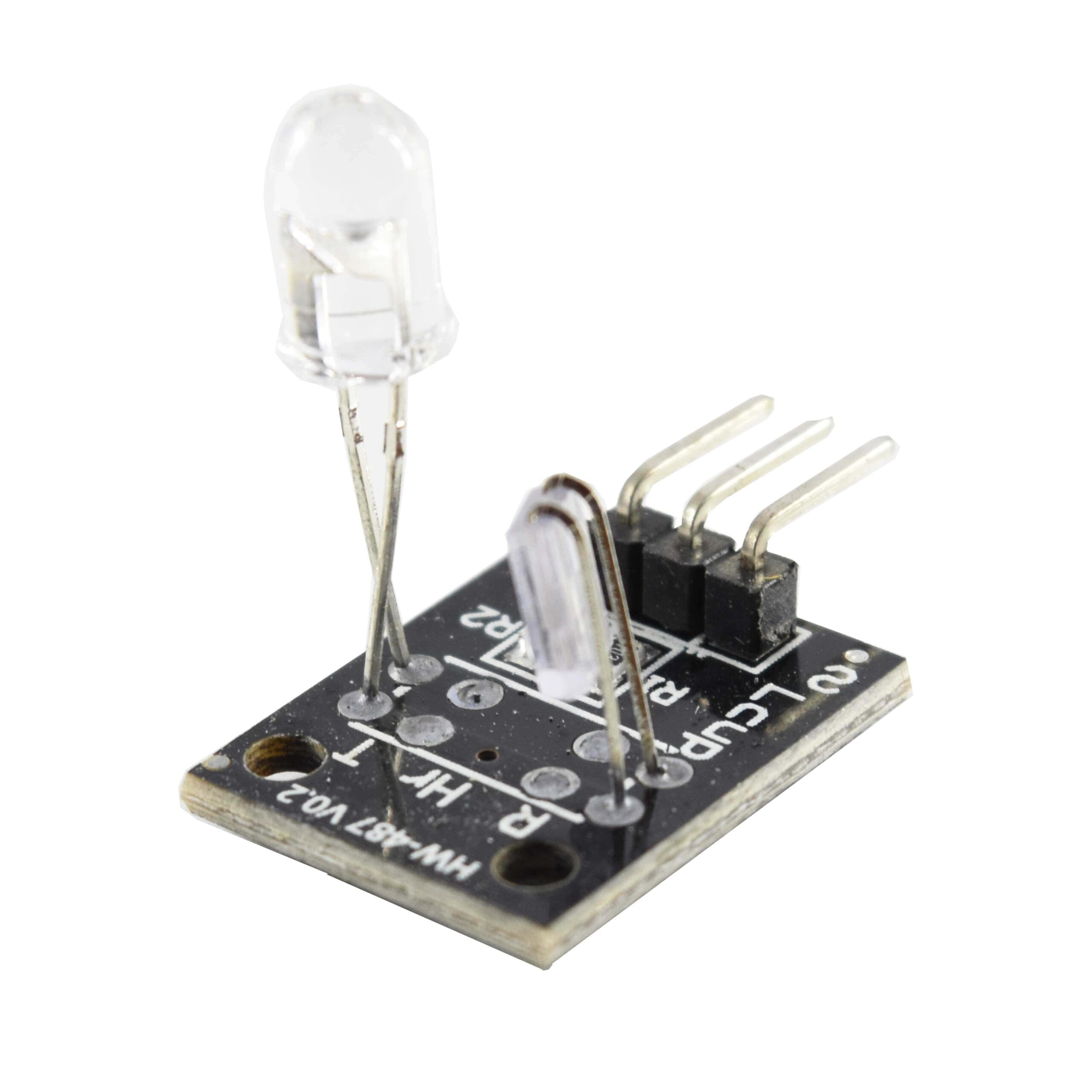

این سنسور از یک LED مادون قرمز و یک فوتودیود تشکیل شده است. LED نور مادون قرمز را به انگشت شما می‌تاباند و فوتودیود نور منعکس شده را دریافت می‌کند. با هر ضربان قلب، حجم خون در عروق انگشت شما تغییر می‌کند و این تغییرات باعث تغییر در میزان نور منعکس شده می‌شود. فوتودیود این تغییرات را به سیگنال الکتریکی تبدیل می‌کند که توسط میکروکنترلر قابل پردازش است.

ویژگی‌های کلیدی

• تشخیص ضربان قلب: اندازه‌گیری ضربان قلب از طریق انگشت.
• خروجی آنالوگ: ارائه سیگنال آنالوگ متناسب با تغییرات حجم خون.
• ولتاژ کاری پایین: مناسب برای استفاده با میکروکنترلرها.
• اندازه کوچک: نصب آسان در پروژه‌های مختلف.
• قیمت مناسب: دسترسی آسان و قیمت مقرون به صرفه.

کاربردها

• پروژه‌های پزشکی: ساخت دستگاه‌های اندازه‌گیری ضربان قلب خانگی.
• پروژه‌های ورزشی: نظارت بر ضربان قلب در حین ورزش.
• پروژه‌های آموزشی: آموزش اصول اندازه‌گیری ضربان قلب.
• پروژه‌های DIY: ساخت دستگاه‌های الکترونیکی خلاقانه.

نحوه اتصال به آردوینو

این ماژول دارای 3 پین است:

• VCC: تغذیه 5 ولت
• GND: زمین
• S: خروجی آنالوگ

برای اتصال به آردوینو، پین‌های VCC و GND را به ترتیب به 5 ولت و زمین آردوینو وصل کنید. سپس، پین S را به یک پین آنالوگ آردوینو وصل کنید.

با استفاده از توابع آنالوگ رید در آردوینو، می‌توانید مقادیر سیگنال آنالوگ را بخوانید و با پردازش آنها، ضربان قلب را محاسبه کنید..

ماژول سنسور تشخیص ضربان قلب و نبض KY-039 یک ابزار ساده و کارآمد برای اندازه‌گیری ضربان قلب است که می‌تواند در پروژه‌های مختلف الکترونیکی مورد استفاده قرار گیرد.
