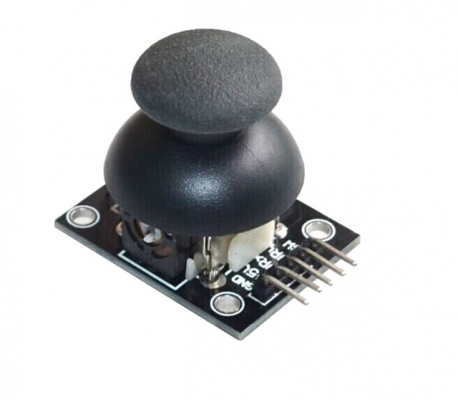

ماژول جوی استیک پتانسیومتری پلی استیشن

ماژول جوی استیک پتانسیومتری پلی استیشن، که اغلب به عنوان ماژول جوی استیک PS2 شناخته می‌شود، یک قطعه الکترونیکی است که برای کنترل دو محور (X و Y) و یک دکمه فشاری استفاده می‌شود. این ماژول شباهت زیادی به جوی استیک‌های موجود در دسته‌های بازی پلی استیشن 2 دارد و به همین دلیل به این نام شناخته می‌شود.

عملکرد:

این ماژول از دو پتانسیومتر برای تعیین موقعیت جوی استیک در محورهای X و Y استفاده می‌کند. با حرکت جوی استیک، مقاومت پتانسیومترها تغییر می‌کند و این تغییرات توسط یک میکروکنترلر مانند آردوینو قابل خواندن است. همچنین، با فشار دادن جوی استیک، یک دکمه فشاری فعال می‌شود که می‌تواند برای انجام عملکردهای مختلف استفاده شود.

ویژگی‌های کلیدی:

• دو محور کنترل (X و Y): امکان کنترل دو بعدی
• پتانسیومترهای آنالوگ: ارائه خروجی آنالوگ برای تعیین دقیق موقعیت
• دکمه فشاری: امکان انجام عملکردهای اضافی با فشار دادن جوی استیک
• سازگاری با میکروکنترلرها: قابلیت اتصال آسان به آردوینو و سایر میکروکنترلرها
• کاربردهای گسترده: مناسب برای پروژه‌های رباتیک، کنترل از راه دور، و بازی‌های الکترونیکی

کاربردها:

• رباتیک: کنترل حرکت ربات‌ها و بازوهای رباتیک
• کنترل از راه دور: کنترل دستگاه‌های الکترونیکی از راه دور
• بازی‌های الکترونیکی: ساخت کنترلرهای بازی سفارشی
• پروژه‌های DIY: پروژه‌های الکترونیکی خلاقانه

نحوه اتصال به آردوینو:

این ماژول معمولاً دارای 5 پین است:

• VCC: تغذیه 5 ولت
• GND: زمین
• VRX: خروجی آنالوگ محور X
• VRY: خروجی آنالوگ محور Y
• SW: خروجی دیجیتال دکمه فشاری

برای اتصال به آردوینو، پین‌های VCC و GND را به ترتیب به 5 ولت و زمین آردوینو وصل کنید. سپس، پین‌های VRX و VRY را به پین‌های آنالوگ آردوینو و پین SW را به یک پین دیجیتال آردوینو وصل کنید.

با استفاده از توابع آنالوگ رید و دیجیتال رید در آردوینو، می‌توانید مقادیر پتانسیومترها و وضعیت دکمه فشاری را بخوانید و از آنها برای کنترل دستگاه‌های مختلف استفاده کنید.
